燃煤鍋爐除塵設備分類

按除塵器的作用機理，分為四大類型：機械力除塵器設備、電力除塵器設備、過濾式除塵器設備和洗滌式除塵器設備。

對除塵器的評價一般以除塵效率的好壞、壓力損失大小、負荷變化的適應性能的好壞、造價高低、耐用年限及后期的運行管理費用等指標來評價。

機械力除塵器設備

1．重力沉降室 又稱重力沉降室，是一種較簡易的煙氣除塵裝置。機械力除塵器是利用降低煙氣流速，使較大的粉塵塵粒在自身重力的作用下，沉降分離出來。

沉降室底部可做水封池用，也可用噴霧的辦法使塵粒自重增大而提高除塵效果，這種沉降室和前述的分別稱為濕室和干室沉降室。沉降室可用磚石砌筑。這種除塵設備具有結構簡單，投資省，經濟耐用，阻力小等優點，但占地面積大，除塵效率低(干室只有50%，濕室為80%)，而且水封池的水有酸性，腐蝕設備，并且排放需處理，目前只有在有二級除塵裝置的鍋爐中作為_級除塵用。

2．慣性力除塵器 又稱慣性除塵器，其機理是流動煙氣中的塵粒與煙氣具有不同的密度，塵粒的密度要比煙氣的密度大幾百倍到幾千倍，因此，塵粒與煙氣具有不同的慣性力。當氣流急轉或與障礙擋板碰撞時，塵粒運動軌跡將與煙氣運動偏離，從而將塵粒分離出來。圖5—33是一些慣性力除塵器圖例，其中立帽式為_常見。

立帽式除塵器又稱帽式或鐘罩式除塵器，它安裝在煙囪的頂部出口處。立帽實際是個沉降室，煙氣進入立帽后，由于流動截面增大和改變流動方向，煙氣流速降低。塵粒在目重和慣性力作用下分離沉降，由溜灰管排出。凈化后的煙氣由上部煙管排入大氣。

慣性力除塵器效率較低，用得_多的立帽式除塵器也只有40%～50%，但由于它幾乎不占地，投資省，阻力小，在一些小型立式鍋爐(包括汽水兩用爐等E級鍋爐和茶爐)上仍廣泛使用。

3．離心力除塵器 又稱旋風除塵器，其原理是含塵煙氣在旋風除塵器內強烈地沿筒壁旋轉，并逐漸沿筒壁以螺旋線運動下降。由于強烈的旋轉所產生的離心力，把煙塵拋向筒體內壁面，集積在壁面上的煙塵依靠重力逐漸下降至除塵器的底部，并經集灰斗排出。凈化后的煙氣從除塵器中間的心管排出。

4．離心力除塵器安裝、使用注意事項

(1)安裝除塵器要_密封，安裝完畢應用肥皂液檢查。

(2)使用中應定期維修，_效率，運行3～5年應檢查耐磨涂料的磨損情況。

(3)運行中應注意排灰口(鎖氣器)的密封。

(4)選用除塵器要考慮和鍋爐的排煙量相適應，風機能克服排煙阻力。

電力除塵器設備

電力除塵器又稱電除塵器，其工作原理是使含塵氣體中粉塵微粒荷電，在電場力的作用下驅使帶電塵粒沉積于沉降極的表面上。目前國內作為中小型鍋爐煙氣凈化的電除塵器產品主要是立管式電除塵器。這種除塵器單管處理風量為5000米3/時(m3/h)，雙管為9000米3/時(m3/h)，三管為15000米3/時(m3/h)。

電力除塵器凈化除塵效率高，可達95%～99%，處理煙氣量大及阻力低，對煙塵顆粒范圍適應性較好，對煙塵濃度的適應性較好，運行費用低。但是電力除塵器初投資高，設備比較龐大，占地面積大，設備制造及安裝質量、維護保養要求都比較高，限制了它的應用。目前只有在煤粉爐上用作二級除塵。

過濾除塵器

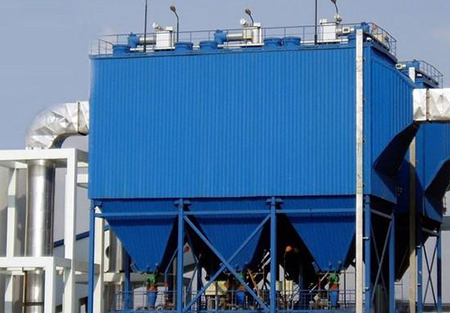

目前工業鍋爐所用的過濾式除塵器主要是袋濾式除塵器設備。它是用纖維濾袋來過濾煙塵的除塵器。

1．袋濾式除塵器的結構形式

(1)按進風方式分類 分為上進風、下進風和直流式。上進風，過濾性能好，但灰斗易結露；下進風，濾袋的磨損少，可以延長清灰間隔時間；直流式只用于扁濾袋。

(2)按濾袋形狀分類分為扁形袋和圓形袋。扁袋占地面積小，布置緊湊，袋端磨損小，清灰均勻，單個換袋容易。圓袋受力較好，骨架及連接較簡單，補漏容易，成批換袋方便，清灰功率小，噪聲小，目前國內圓袋使用較多。

(3)按過濾方式分類分為外濾式和內濾式兩種。外濾式是指含塵煙從袋外進入，濾凈后的煙氣從袋內排出。內濾式與外濾式正相反。

2．濾袋材質及清灰方式

(1)濾袋材質 目前所用濾袋材質有滌綸、尼龍、聚丙烯、丙烯纖維、玻璃纖維、聚酰胺纖維。

滌綸耐熱溫度可達135℃，但耐堿性差；尼龍耐熱溫度為100—110℃，強度較高；聚丙烯耐熱溫度為100℃左右，能耐酸堿腐蝕，丙烯纖維耐熱溫度為145℃，耐酸等化學性能好；玻璃纖維耐熱溫度為250℃，耐酸性好，耐堿性差；聚酰胺耐_溫濾袋可耐220℃_溫，耐酸耐堿性能好。

(2)清灰方式濾袋上積灰_方式有人工敲打、機械振打和氣體噴吹三種。

人工敲打是生產率低、勞動強度高、工作條件差的一種清灰方式；機械振打?yàn)V袋損壞率高，_換和檢修工作量大；氣體噴吹分兩種，一種是脈沖噴吹，另一種是氣體反吹，這兩種方法效果都較好，工作率也穩定，濾袋壽命長，維修工作量也小。

3．濾袋式除塵器的工作性能具有較好的工作性能，其除塵效率可達99%，有效捕集塵粒大于0.3微米(μm)。但煙氣阻力較大，約為1000帕(Pa)，需要引風機有較大的風壓，致使這種除塵器的應用受到_的限制。

洗滌除塵器設備

這種除塵器也叫濕式除塵器，它以水為介質，利用水網、水膜、水滴捕集煙塵，使煙氣得到凈化。這種除塵器結構簡單，投資省，除塵效率高，對煙氣中有害物質也有_的凈化作用。但它也有一些不足之處，對疏水性煙塵的除塵效率不高，黏性煙塵則容易堵塞煙道和風機葉輪，另外，耗水量較大且需進行污水處理。

常用的洗滌除塵器有沖擊水浴除塵器和麻石水膜除塵器。

1．沖擊水浴除塵器。煙氣沖擊在液面上激起大量的泡沫和水滴，這時由于煙氣改變方向，大部分煙塵顆粒沉留在水中，另一部分則被泡沫及水滴凝聚，在沉灰室中隨著煙氣流向的改變而被分離。

沖擊水浴除塵器效率可達85%，煙氣阻力低，為147～196帕(Pa)。

2．麻石水膜除塵器這種除塵器的結構如圖5—35。其筒體是由麻石(花崗巖)砌筑。含塵煙氣從下部以高速切向進入筒體，旋轉的煙塵被甩向筒壁，并被筒壁上向下流的水膜潤濕和黏附，然后隨水經錐形灰斗、水封和排水溝排出。凈化后的煙氣從上部出口排出。

麻石水膜除塵器的效率為90%左右，煙氣阻力為578～1245帕(Pa)，可用在蒸發量6噸/時(t/h)以上的鍋爐上。
